XY Linear Motion Tabel Beskrivelse

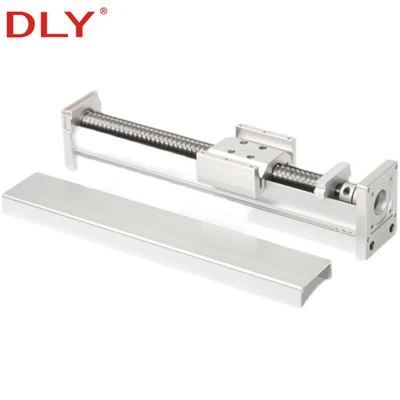

GX40 XY Linear Motion Table er et kraftigt-lineært-højpræcisionstrin designet til CNC-maskiner, automationssystemer og positioneringsapplikationer.
Den har et kugleskruetræk med lineær føring, et forstærket tværarbejdsbord og er kompatibel med 42/57 stepmotorer eller 40/60 flange servomotorer.
Dette modul kan bruges som et enkelt-aksetrin eller kombineret til et XY-dobbelt--aksesystem til multi-bevægelseskontrol.
Med rejselængder fra 10 mm til 2000 mm (kan tilpasses), giver den fleksibilitet til forskellige industrielle krav.
XY Linear Motion Tabel Parametre
- Model: GX40
- Type: Enkelt-skugleskruemodul
- Køreområde: 10-2000 mm (kan tilpasses)
- Kompatible flanger: 40/60 servomotorer, 42/57 stepmotorer
- Kompatible blyskruer: 1204/1605/1610/1616/1620
- Blyskruens nøjagtighed: 0,03 mm
- Referencebelastning: 40 kg vandret, 30 kg lodret
XY Linear Motion Bordstørrelse
XY Linear Motion Bord ovenfra
XY Linear Motion Bord Set fra siden
XY lineær bevægelsesbord Nedefra
XY Linear Motion Table Funktioner
Høj-præcisionskugleskrue
Præcisionskugleskruen, parret med en flangekuglemøtrik, sikrer stabil ydeevne og høj nøjagtighed selv under høje-hastigheder og tunge-belastningsforhold.
Lineær styreblok med høj-præcision
Den 12 mm lineære styreblok tilbyder høj nøjagtighed, fremragende stabilitet, jævn og lav-friktionsbevægelse med slidstyrke, der sikrer længere levetid.
Samlekomponenter af høj-kvalitet
De bearbejdede dele er lavet af premium 6061 aluminium og behandlet med importerede CNC-maskiner for at sikre høj produktpræcision.
Alle komponenter gennemgår anodiserende overfladebehandling for holdbarhed og en førsteklasses finish.
Tilpasset lineært stadium
Som fabriksproducent tilbyder vi tilpassede lineære trin, inklusive motormonteringsplader, slaglængde og andre specifikationer.
Vi leverer også 3D CAD-tegninger til at understøtte dine design- og integrationsbehov.
Glidemøtrikker til nem installation
Det lineære trin er udstyret med M3 glidemøtrikker på siden til montering af endestop eller nærhedssensorer, og M4 glidemøtrikker i bunden til sikker fastgørelse af scenen.
XY Linear Motion Table Detail
- 12 mm lineær føring med blok – Giver jævn lineær føring og høj stivhed.
- Kugleskruetræk – Sikrer præcis transmission og lang levetid.
- Fortykket arbejdsbord – Forbedrer belastningskapacitet og strukturel stabilitet.
- Blommekobling – Reducerer vibrationer og kompenserer for fejljustering mellem skrue og motor.
- Tilpasset motormonteringsplade – Kompatibel med forskellige motortyper.
- 42/57 stepmotor (valgfrit) – Udbredte modeller, der tilbyder stærkt drejningsmoment og nøjagtighed.
Anvendelser af XY Linear Motion Table
GX40 XY Linear Motion Table er velegnet til en bred vifte af præcisionsbevægelser og positioneringsapplikationer i industri- og laboratoriemiljøer, herunder:
- CNC-maskiner – præcis bearbejdning og gravering med flere-akser.
- 3D Printing & Additive Manufacturing – nøjagtig XY-positionering for printhoveder eller materialeaflejring.
- Automationsudstyr – vælg-og-placer systemer, samlebånd og robotintegration.
- Optiske og måleinstrumenter – høj-præcisionsjustering og positionering af sensorer, kameraer eller lasere.
- Laboratorie- og testapplikationer – prøvehåndtering, inspektionsstadier og eksperimentelle opsætninger.
- Industrial Prototyping – alsidig XY-bevægelsesplatform til test og udvikling.
FAQ – XY Linear Motion Table
FAQ
Q: Hvad er GX40 XY Linear Motion Table?
A: GX40 er et lineært trinmodul med høj-præcision med kugleskruetræk, 12 mm lineær føring, forstærket tværarbejdsbord og kompatibel med 42/57 stepmotorer eller 40/60 flange servomotorer. Det kan bruges som et enkelt--aksetrin eller kombineret til et XY-dobbelt--aksesystem.
Q: Hvilke slaglængder er tilgængelige?
A: Rejseområdet er 10 mm til 2000 mm og kan tilpasses til at opfylde dine specifikke applikationskrav.
Q: Hvilke motorer er kompatible med dette trin?
A: Understøtter 42/57 stepmotorer og 40/60 flange servomotorer. Brugerdefinerede motormonteringsplader er også tilgængelige.
Q: Hvilke kugleskruer og præcisionskvaliteter er tilgængelige?
A: Muligheder for kugleskruer: 1204, 1605, 1610, 1616, 1620 Præcision: ±0,03 mm
Q: Hvad er belastningskapaciteten?
A: Vandret: 40 kg Lodret: 30 kg For højere belastninger eller specielle applikationer, kontakt os venligst for flere detaljer.
Q: Kan dette modul tilpasses?
A: Ja, GX40 kan tilpasses fuldt ud. Mulighederne omfatter motorpladedesign, slaglængde, flangetype og mere. 3D CAD-tegninger leveres til integrationsstøtte.
Q: Kan jeg kombinere flere moduler til XY-bevægelse?
A: Absolut. GX40 er designet til nemt at blive kombineret til to-XY-systemer med to akser til multi-bevægelse.
Q: Hvilke materialer og overfladebehandlinger bruges?
A: Bearbejdede dele: 6061 aluminium behandlet med importerede CNC-maskiner for præcision. Komponenter: anodiseret overfladebehandling for holdbarhed og slidstyrke.
Spørgsmål: Hvordan installeres grænseafbrydere eller nærhedssensorer?
A: Scenen leveres med M3 glidemøtrikker på siderne til endestop/nærhedssensorer og M4 glidemøtrikker i bunden til sikker fastgørelse af scenen.
Q: Hvor er dette trin almindeligt brugt?
A: CNC-maskiner, 3D-printere, automationsudstyr, optiske instrumenter, laboratorieopsætninger, industriel prototyping og andre høj-præcisions XY-positioneringsapplikationer.
B2B købsoplysninger
Vi leverer fleksible og pålidelige forsyningsløsninger til virksomheder over hele verden.
- MOQ (Minimum Order Quantity): 1 enhed – ideel til prototyping eller små-batchproduktion.
- Brugerdefinerede ordrer: Stadier kan tilpasses efter dine krav, herunder slaglængde, motortype, flangestørrelse og mere.
- Leveringstid: Standardenheder sendes inden for 7-30 dage afhængigt af ordremængde; større ordrer kan arrangeres hurtigt.
- Prisfastsættelse: Konkurrencedygtige priser med rabatter ved massekøb.
- Teknisk support: 3D CAD-tegninger og fuld teknisk dokumentation leveres til støtte for design og integration.
- Garanti og efter-salgsservice: 1 års garanti og responsiv support for at sikre problemfri drift og kundetilfredshed.
- Kontakt os i dag for at drøfte dine specifikke krav og få et personligt tilbud.
